耙斗機

耙斗機產品簡介

耙斗機全稱耙斗裝巖機，又叫耙裝機，耙巖機 主要用于煤礦，冶金礦山，隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業，是提高掘進速度，實現掘進機械化的一種重主要設備。

耙斗機工作原理

耙斗機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗做往復運動把巖石扒進料槽，至卸料槽的卸料口卸入礦車或箕斗內，從而實現裝巖作業。

耙斗機主要有固定楔，尾輪，耙斗，臺車，絞車，操縱結構，導向輪，料槽（進料槽，中間槽，卸載槽），電氣部分，風動推車缸等部件組成。

耙斗機產品特點

耙斗機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現巷道掘進機械化的一種主要機械設備。 耙斗裝巖機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。

耙斗機技術參數

礦用耙斗裝巖機各種參數

絞車型號：    P-15B              P-30B          P-60B           P-90B

電機型號：   YBB11-4         YBB17-4        YBB30-4      YBB45-4

電動機功率KW： 11                17              30                45

主繩牽引力KN： 7.2-10.4    13.5-19.5      23.3-32.7      32-50

鋼繩直徑 mm： 12.5             15.5            15.5              17

主繩牽引速度 mm：1.05-1.52   0.85-1.7   1.06-2.07

容繩量 m ：       56              85-75           80-70          75-60

轉速 m/s：       1450             1450            1450           1450

電壓 v ：       380/660         380/660        380/660      380/660

凈斷面積：M2      >4.5              >6              >9              >16

凈高M                 >2                >2.2           >2.5            >2.8

絞車類型： 三行星齒輪雙滾筒絞車

外形尺寸mm：4700*1040*1750     6110*1305*1950     6750*1850*2350     8400*2010*253

總重量 kg：       2500              4500            7200           8800

耙斗容積M3：     0.15               0.30             0.60           0.90

技術生產率：     14-25              35-50          70-100        95-140

鐵軌軌距 mm： 600/900         600/900       600/900       600/900

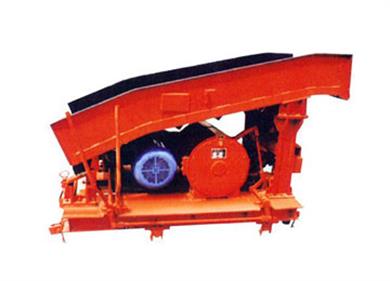

耙斗機實物圖
