P-90B耙斗裝巖機

P-90B耙斗裝巖機產品介紹

P-90B型耙斗裝巖機廣泛用于巷道掘進中配以礦車或箕進行裝載作業。結構簡單，裝巖效率高、可靠性好、應用廣泛。不但可以用于平巷，而且P-90B型耙斗裝巖機可適用于凈高3米以上（凈斷面12平方米以上）的巷道選用。

P-90B耙斗裝巖機結構說明

1、固定楔：其固定在迎頭上，用以懸掛尾輪，由楔體、帶錐套的鋼絲繩和套環等組成?！?

2、尾輪：是懸掛在固定楔套環上，用以引導耙斗的返回迎頭，主要由側板、耐磨繩輪、吊鉤、芯軸和軸承所組成。耙斗是在主繩、尾繩牽引下作往復運動，扒取巖石，耙角為60°，平斜巷道通用，是耙巖機扒取巖石的主要工具，耙齒采用耐磨的高錳鋼材質，磨損嚴重后可對耙齒進行更換?！?

3、臺車上的操縱機構、絞車、導向輪和進料槽、中間槽、卸載槽。進料槽的中部設有升降裝置，可旋轉螺桿調節簸箕口的高低，為了引導耙斗進出和防止矸石撒落，在絞接部位還設有左右導向擋板；中間槽前后彎曲部位，各設有可裝卸耐磨的弧形板；卸載槽后部裝有緩沖作用的彈簧碰頭和撐腳。

P-90B耙斗裝巖機技術參數

耙斗容積（m3）：0.9；

技術生存率（m3/h）：95-140；

軌距（mm）：600∣900；

主機牽引力（kn）：31.0-50.0；

鋼絲繩直徑（mm）：31.0-50.0；

電動機功率（KW）：45；

電動機工作電壓（V）：380/660；

外形尺寸（mm）：長-8610，寬-2050，高-2745。

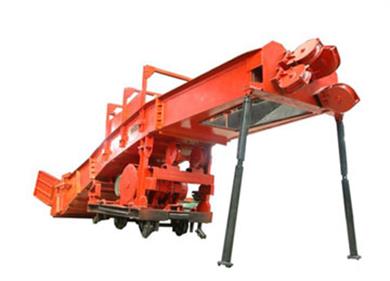

P-90B耙斗裝巖機圖片
