P-30B耙斗裝巖機

P-30B耙斗裝巖機產品介紹

P-30B耙斗裝巖機用在地面采巖或巷道掘進中，配合礦車或箕斗進行裝載巖石。

P-30B耙斗裝巖機具有裝巖效率高，結構簡單，應用范圍廣等特點。不但可以在平巷、而且可以在30o以下坡度的下山或上山巷道裝巖，在不超過90o拐彎的巷道都能良好地進行作業。使用此種裝載機械，還能進行掘進工序之間的平行作業，提高掘進效率，是實現巷道掘進機械化的主要機械設備。

P-30B耙斗裝巖機型號意義

型號：P-30B耙斗裝巖機；

P——耙斗裝巖機；

30——耙斗容積為0.30m3；

B——隔爆型。

P-30B耙斗裝巖機結構及工作原理

在P-30B耙斗裝巖機的臺車上，安裝有絞車的兩個滾筒，它們?cè)陔妱?dòng)機的驅動下，分別牽引著主繩和尾繩，通過主繩和尾繩操縱著耙斗作往復運動，由簸箕口擋板導向，將巖石扒進進料槽內，經過中間槽，在卸載槽尾部的卸料口把礦石卸入下面的礦車之中，如此反復，將礦車裝滿，從而實現裝巖。

P-30B耙斗裝巖機主要由固定楔、尾輪、耙斗、操縱機構、臺車、絞車、導向輪、進料槽、中間槽、卸載槽、電氣部分等組成

P-30B耙斗裝巖機參數

生產率（m3/h）：30-50；

耙半容積（m3）：0.3；

絞車型式：行星齒輪雙滾筒絞車；

工作滾筒牽引力（kN）：13.23-19.11；

空程滾筒牽引力（kN）：9.48-13.64；

主繩牽引速度（m/s）：0.85-1.22；

尾繩牽引速度（m/s）：1.18-1.7；

鋼絲繩直徑（m/s）：12.5；

外形尺寸 長×寬×高：6600×1500×1950

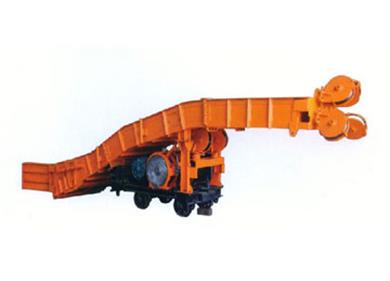

P-30B耙斗裝巖機實物圖
