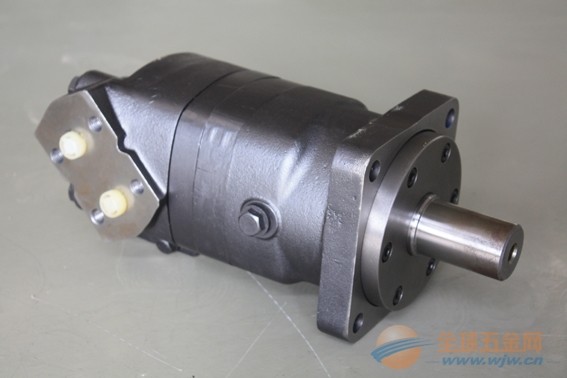

端面配流式擺線液壓馬達GN6

產品介紹

GN6系列馬達是一種端面配流式擺線液壓 馬達.采用先進的鑲柱式定轉子參數設計,具有工作效率高,工作壓力高,啟動壓力低,運轉平穩,雙向可獲得同樣的輸出扭矩.可靠的 軸動密封.為滿足不同結構設計的需要,J6K系列 馬達有三種結 構 型式:

標準結構馬達; 車輪馬達 ;無軸承馬達

特點:

· 采用先進的定轉子參數設計,啟動壓力低,效率高,低速 運轉平穩.

· 能夠承受較高的工作壓力,輸出扭矩高

· 先進的軸密封設計,高的背壓承受能力.

· 先進可靠的聯動軸設計,使馬達具有長壽命

· .先進的配流機構設計,具有配流精度高和磨損自動補償的特點

· 馬達結構緊湊,便于安裝.

· 馬達允許串聯和并聯使用,串聯使用時應接外泄油管

· 采用圓錐滾子軸承支撐設計,具有較大的徑向承載能力,使得馬達可直接驅動工作機構,無需加 外部軸承

? 車輪馬達是一種法蘭在馬達的中部,更有利于馬達的承載能力,且可使馬達置于車輪內,結構緊 湊

· 應避免同時在最高扭矩和最大轉速下使用馬達。

·  表中所列扭矩值適用于直徑1.75“ 的錐軸， 1.5” 的輸出軸允許的最大連續扭矩

   和間斷扭矩為1325 Nm 和 1650 Nm

·  超過允許背壓時，應接外泄管，并保證馬達內腔總能充滿液壓油。

·  最大入口壓力為 31 MPa ，但工作壓力差應符合上表要求

·  最大回油背壓7Mpa, 但為保證馬達長壽命可靠工作,推薦當回油背壓大于3.5Mpa時 接外泄油管.

·  馬達間斷工作持續時間不超過 6 秒鐘；峰值工作持續時間不超過 0.6 秒鐘。

·  系統最大工作溫度：  82oC

·  推薦用油： 抗磨液壓油，工作條件下的粘度不低于 13 cSt 。

   濾清精度 ： ISO 18/13

·  在馬達全負載工作前，應在額定壓力的 30% 下運轉約 1 小時，確保在滿負荷工作前馬達 內腔充滿液壓油

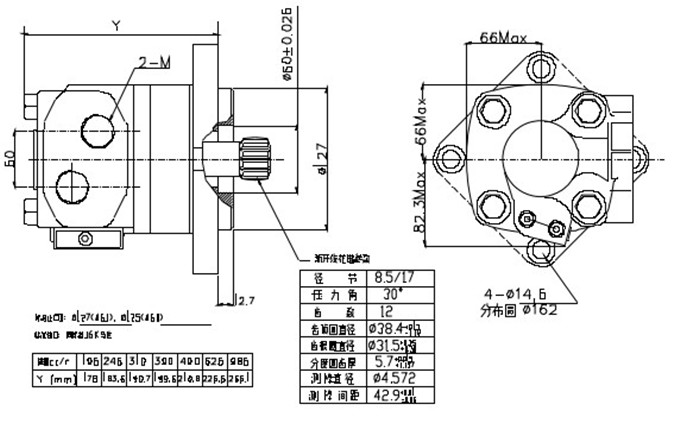

產品參數
