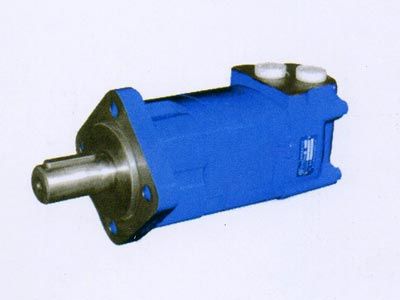

盤配流馬達GN5

產品介紹

GN5系列馬達是一種先進端面配流式擺線 液壓馬達.采用先進的鑲柱式定轉子參數設計,具有工作效率高,工作壓力高,啟動壓力低,運轉平穩,雙向可獲得同樣的輸出扭矩.可靠的軸動密封.為滿足不同結構設計的需要,J2K系列馬達有三種結 構 型式:

標準馬達; 車輪馬達 ;無軸承馬達

特點:

· 采用先進的定轉子參數設計,啟動壓力低,效率高,低速 運轉平穩.

· 能夠承受較高的工作壓力,輸出扭矩高

· 先進的軸密封設計,高的背壓承受能力.

· 先進可靠的聯動軸設計,使馬達具有長壽命.

· 先進的配流機構設計,具有配流精度高和磨損自動補償的特點

· 馬達允許串聯和并聯使用,串聯使用時應接外泄油管

· 采用圓錐滾子軸承支撐設計,具有較大的徑向承載能力,使得馬達可直接驅動工作機構.

· 車輪馬達: 法蘭在馬達的中部,更有利于馬達的承載能力,且可使馬達置于車輪內,結構緊湊

·  無軸承馬達: 沒有輸出軸和軸承，直接由花鍵聯軸器輸出扭矩，在一些特殊的應用場合使的體積更小、更緊湊、使用該馬達，與之相聯的部件必須有與花鍵聯軸器相適應的內花鍵

·  結構緊湊、體積小，可直接驅動工作部件，減少了系統所需要的機械聯接，為系統的設計提供了廣泛的適應性

·  特殊的聯動軸花鍵的設計使得馬達具有高壽命及可靠性

·  高的容積效率使得馬達具有穩定的轉速，具有平穩的負載速度特性，可容易地實現調速

·  先進的制造手段保證了馬達在不同的使用條件下具有穩定的性能

· 應避免同時在最高扭矩和最大轉速下使用馬達。

·  表中所列扭矩值適用于直徑32mm 和 1.25“ 的輸出軸, 1” 的輸出軸允許的最大連續扭矩和間斷

   扭矩為 395 Nm 和 485 Nm 。

·  超過允許背壓時，應接外泄管，并保證馬達內腔總能充滿液壓油

·  峰值壓力為最大入口壓力,連續壓力.間斷壓力全部為進回油工作壓差,但入口壓力不 不超過峰值壓力

·  馬達間斷工作持續時間不超過 6 秒鐘；峰值工作持續時間不超過 0.6 秒鐘

·  系統最大工作溫度：  80°C

·  推薦用油： 抗磨液壓油，工作條件下的粘度不低于 13 cSt 。 濾清精度 ： ISO 18/13

·  在馬達全負載工作前，應在額定壓力的 30% 下運轉約 1 小時，確保在滿負荷工作前 馬達 內腔充滿液壓油

·  馬達的連續工作壓力和間斷工作壓力同規格下不同流量下,該壓力會不同,詳見不同工作點的性能參數

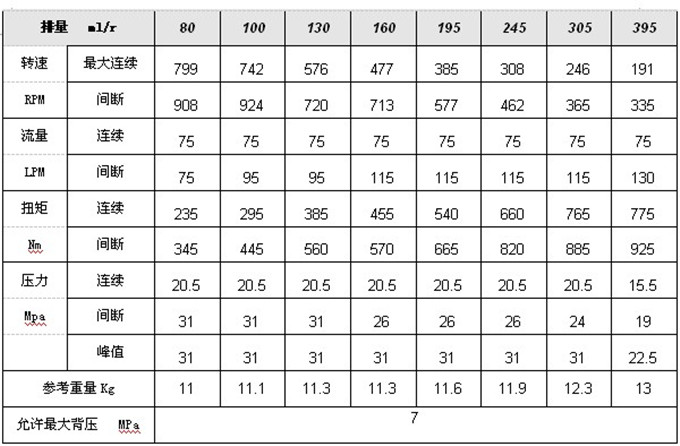

產品參數

標準轉向

面對輸出軸，當A口進油B口回油，馬達順時針旋轉
