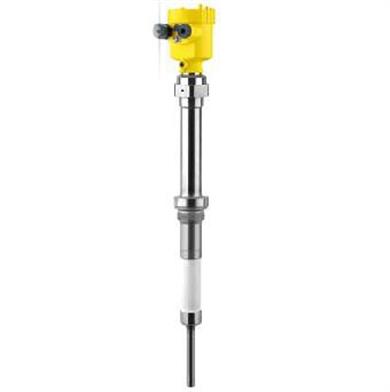

VEGAFLEXX系列導向微波式物位計

一、工作原理

        高頻率的的微波脈沖沿著一根纜、棒或包含一根棒的同軸套管運行，接觸到被測介質后，微波脈沖被反射回來，被電子部件接收，并分析計算其運行時間。微處理器識別物位回波，分析計算后將它轉換成物位信號給出。
由于測量原理簡單，VEGAFLEX可以不帶料調整，從而節省了大量調試費用。測量纜或棒可以截短，使之更加適應現場的應用。

二、產品選型

VEGAFLEX61(棒式)
應        用：液體或較輕的固體介質
測量范圍：0.08…4M
過程連接：螺紋、法蘭
材        料：不銹鋼316L和PCTFE，哈氏合金C22
過程溫度：-40...150℃
過程壓力：-1...40bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA, Foundation Fieldbus
VEGAFLEX61(纜式)
應        用：液體或較輕的固體介質
測量范圍：0.15...32M
過程連接：螺紋、法蘭
材        料：不銹鋼316L和PCTFE不銹鋼316
過程溫度：-40...150℃
過程壓力：-1...40bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA, Foundation Fieldbus
VEGAFLEX62(棒式)
應        用：較重的固體介質
測量范圍：0.08…6M
過程連接：螺紋、法蘭
材        料：不銹鋼1.4435(316L)哈氏合金C22
過程溫度：-40...150℃
過程壓力：-1...40bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA, Foundation Fieldbus
VEGAFLEX62(纜式)
應        用：較霞的固體介質
測量范圍：0.15...60M
過程連接：螺紋、法蘭
材        料：不銹鋼1.4435(316L)哈氏合會C22
過程溫度：-40...150℃
過程壓力：-1...40bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX63(棒式)
應        用：液體
測量范圍：0.08…4M
過程連接：法蘭，管螺栓，卡鉗
材        料：PFA和TFM PTFE1600
過程溫度：-40...150℃
過程壓力：-1...16bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA, Foundation Fieldbus
VEGAFLEX63(纜式)
應        用：液體
測量范圍：0.15...32M
過程連接：法蘭，管螺栓，卡鉗
材        料：PFA和TFM PTFE 1600
過程溫度：-40...150℃
過程壓力：-1...16bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX65(同軸套管)
應        用：液體介質
測量范圍：0.03…6米
過程連接：螺紋、法蘭
材        料：不銹鋼316L  哈氏合金C22
過程溫度：-40...150℃
過程壓力：-1...40bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,  Foundation Fieldbus
VEGAFLEX 66 (250℃/100bar)(棒式)
應        用：液體介質
測量范圍：0.08…4米
過程連接：螺紋、法蘭
材        料：不銹鋼316L,  PEEK Gf30,哈氏合金C22(2.4602)
過程溫度：-20...250℃
過程壓力：-1...100bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX 66 (250℃/100bar)(纜式)
應        用：液體介質
測量范圍：0.15…32M
過程連接：螺紋、法蘭
材        料：不銹鋼316L,  PEEK Gf30,哈氏合金C22(2.4602)
過程溫度：-20...250℃
過程壓力：-1...100bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,
VEGAFLEX 66 (250℃/100bar)(同軸管式)
應        用：液體介質
測量范圍：0.03…6M
過程連接：螺紋、法蘭
材        料：不銹鋼316L, PEEK Gf30,哈氏合金C22(2.4602)
過程溫度：-20...250℃
過程壓力：-1...100bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX66(400℃/400bar)(棒式)
應        用：液體介質
測量范圍：0.08…4M
過程連接：螺紋、法蘭
材        料：不銹鋼316L,  PEEK Gf30,哈氏合金C22(2.4602)
過程溫度：-200...400℃
過程壓力：-200...400bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX66  (400℃/400bar)(纜式)
應        用：液體介質
測量范圍：0.15…32M
過程連接：螺紋、法蘭
材        料：不銹鋼316L,  PEEK Gf30,哈氏合金C22(2.4602)
過程溫度：-200...400℃
過程壓力：-200...400bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX66(400℃/400bar)(同軸管式)
應        用：液體介質
測量范圍：0.03…6M
過程連接：螺紋、法蘭
材        料：不銹鋼316L,  PEEK Gf30,哈氏合金C22(2.4602)
過程溫度：-200...400℃
過程壓力：-200...400bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX67(棒式)
應        用：液體介質
測量范圍：0.08…4M
過程連接：螺紋、法蘭
材        料：不銹鋼1.4435(316L)哈氏合金C22(2.4602)
過程溫度：-40...150℃
過程壓力：-1...40bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX67(纜式)
應        用：液體介質
測量范圍：0.15…32M
過程連接：螺紋、法蘭
材        料：不銹鋼1.4435(316L)哈氏合金C22(2.4602)
過程溫度：-40...150℃
過程壓力：-1...40bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
VEGAFLEX67(同軸管式)
應        用：液體介質
測量范圍：0.03…6M
過程連接：螺紋、法蘭
材        料：不銹鋼1.4435(316L)哈氏合金C22(2.4602)
過程溫度：-40...150℃
過程壓力：-1...40bar
信號輸出：4...20mA HART,兩線制或四線制Profibus PA,Foundation Fieldbus
