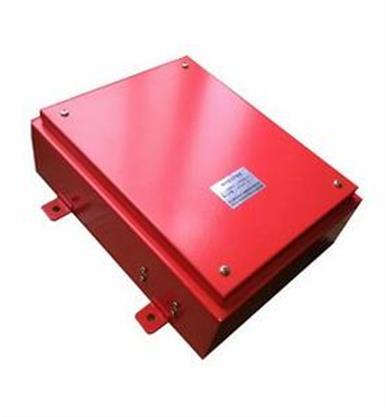

溜槽開關

一、主要用途

二、型號定義

三、主要技術指標

四、使用條件

1． 海撥高度低于2000M；
2． 環境溫度：-35℃~+50℃；
3． 相對溫度：不大于95%；
4． 大氣壓力：80~110Kpa；
5． 工作位置：安裝在溜槽不受物料沖擊的側壁上。

五、結構特性及工作原理

1． LDM-G型溜槽堵塞檢測器
結構：LDM-G型溜槽檢測器采用門式結構，選用舌簧管作為接近式開關，將兩支舌管并排放在盒內用環氧樹脂灌封以增加可靠性。
原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動。活動門上的磁鋼向舌簧開關接近，舌簧開關在外磁場的作用下，簧片被磁化、并克服簧片的恢復力而動作，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。
2．LDM-X型溜槽檢測器
結構：LDM-X型溜槽檢測器也采用門式結構，具有壓簧自動復位功能，內部裝有JLXK1-111M型行程開關為密封防護式。兩種溜槽堵塞裝置外形相同區別于箱內選用開關不同。結構見圖。
原理：本裝置采用門式結構，彈簧復位，安裝在溜槽側壁。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出告警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。

六、安裝與接線

兩種型號產品外型尺寸相同，安裝方法一樣。
（一）   安裝方法
1． 在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。見圖
2． 用戶根據圖（3）所示尺寸自制一彎角件，焊接在溜槽側壁上。
3． 將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）、安裝要領及注意事項
1． 本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖（4）。
2． 本系列保護裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
（三）接線：由本保護裝置引出一條三芯電纜線，其中1、3為常閉接點，1、2為常開接點。用戶可參考圖（5）接線原理圖進行接線。

七、維護與使用

此裝置使用半年以后，要進行一次維護檢查，檢查緊固螺釘是否有松動、脫落現象、待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。
