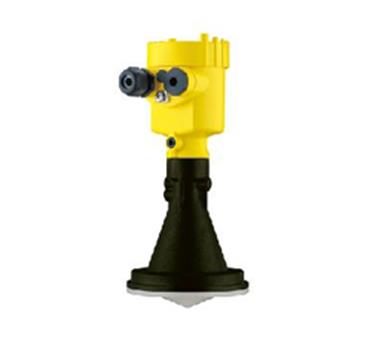

VEGASON61超聲波料位計

測量原理

10kHz至70kHz范圍內的短的超聲波脈沖通過探頭發射，遇到被測介質后被反射回來，同樣通過探頭接受。超聲波脈沖以聲波速度傳播，從發射到接收聲波信號的運行時間與探頭到被測介質表面距離成正比。
即使存在虛假反射，最新的微處理技術和獨一無二的ECHOFOX－軟件也可以準確的分析出物位回波，并精確的計算出到被測介質表面的距離。一體式的溫度探頭可以測量容器內的溫度，對溫度造成的測量誤差進行補償。
通過輸入容器尺寸，可以將上空距離值轉換成與物位成正比的信號。儀表可以空倉調試。

測量范圍大

超聲波傳感器VEGASON61、62、63、64、65、66適于測量液體介質和固體介質。這幾種儀表的區別在于：測量范圍、探頭的形式和過程連接。通過不同的發射頻率，最大測量范圍可以從5米至70米。探頭和過程連接采用穩定的材料，可以測量腐蝕性介質。對于VEGASON63還可以選用一個非常實用方便的龍門框來調節傳感器的方向。VEGASON64、65、66可以通過萬向節安裝對準介質表面。
對于VEGASON64…66可以有四種不同的安裝類型：
A型：一體式，發蘭型
B型：一體式，安裝萬向節
C型：分體式，安裝萬向節
D型：分體式，螺紋安裝
不受介質特性的影響
混合介質或更換介質對于測量結果都沒有影響。也不需要重新調試儀表。
儀表維護保養簡便
由于采用非接觸式測量，VEGASON的維護保養非常簡單。

優勢

- 非接觸式測量
- 不受介質特性的影響
應用
- 測量液體或固體介質
應用：幾乎所有工業領域的液體或固體介質，特別是水/廢水處理
測量范圍：液體：0.25..5米
          固體：0.25…2米
過程連接：G1 1/2 A，材料：PVDF
過程溫度：-40…80℃
過程壓力：-0.2….2bar（-20…2000kPa）
信號輸出：（兩線/四線）4…20Ma/HART   兩線制Profibus PA,    Foundation Fieldbus
Vegason61
許可證
XX  不帶許可證
XM  船用許可證
CX  ATEX II 1G,1/2G,2G Eex ia IIC T6本安防爆
CM  ATEX II 1G,1/2G,2G Eex ia IIC T6本安防爆＋船用許可證
類型 /過程溫度
A 標準/-40…+80℃
過程連接/材料
G 螺紋連接 G1 1/2A/PVDF
N 螺紋連接 1 1/2”NPT/PVDF
電子部件
H  4…20Ma HART
V 四線制20…72V DC,20…250V AC/4…20Ma HART
P Profibus PA
F Foundation Fieldbus
外殼/保護方法
K 塑料外殼/IP66/IP67
A  鋁/IP66/IP67
D  鋁，兩室/IP66/IP67
V  不銹鋼1.4435(316L)/IP66/IP67
電纜入口/插頭連接
M M20x1.5/不帶
N 1/2NPT/不帶
顯示調整模塊
X不帶
A 帶
