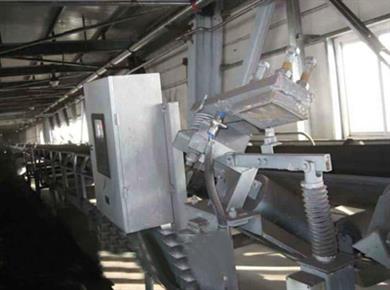

斷帶倒帶檢測裝置

倒帶斷帶檢測裝置由頭部、中部、尾部三個倒帶檢測裝置、拉緊裝置限位 檢測組成。倒帶檢測安裝于帶式輸送機頭、中、尾部用于檢測膠帶倒轉， 當帶式輸送機正常運行或停止時，倒帶檢測不發出報警信號，當膠帶斷裂 后，膠帶下滑帶動檢測裝置觸輪倒轉，發出報警信號。斷帶檢測裝置原理 是拉緊裝置上的限位開關、接近開關動作后，發出報警信號用于檢測斷帶 事故。自鎖裝置上的接近開關，用于檢測倒帶斷帶自鎖裝置是否動作。在 電控箱上顯示倒帶斷帶裝置工作狀態并輸出報警信號。

一、    主要結構及安裝位置

1、上制動臂和上閘塊 2、限位桿 3、轉動軸 4、調節螺栓 5、限位塊 6、防跑偏立輥 7、楔形閘塊 8、楔形滑槽 9、導軌 10、單向觸發輥輪 11、扭簧 12、限位鋼板  13、上閘塊固定架 14、調節螺栓 15、安裝支架

二、    使用條件

1、    使用環境溫度-10℃~+40℃；
2、    井下運輸巷道瓦斯濃度必須在1%以下；
3、    鋼性架勢和吊掛式皮帶輸送機；
4、    皮帶寬度為800~2000mm的上運帶式輸送機；
5、    皮帶輸送機的傾角： a≥6°;
6、    槽形輥輪槽角：＜60°。

三、    工作原理及性能特點

1、    工作原理：
倒帶斷帶電動驅動裝置原理
倒帶斷帶電動驅動裝置由電動推桿或電磁鐵、電控箱等組成。根據檢測裝 置發出的信號作出邏輯判斷，電動裝置可驅動自鎖裝置上的偏心輥、制動 梁連桿機構對失控的膠帶鎖緊。
倒帶斷帶自鎖裝置結構原理
膠帶倒帶斷帶自鎖裝置結構簡圖如下。如果發生斷帶或逆止器失效，膠帶下 滑帶動偏心輥1轉動，同時驅動裝置動作，制動梁5在強力簧10和其自身 重力作用下旋轉至與偏心輥1平行位置。由于偏心輥1的偏心作用，使閘瓦 與兩側偏心輥1的間隙逐漸變小，最終迅速將下滑的重段膠帶捕牢固。
2、    性能特點
（1）    楔塊自鎖制動皮帶，無需外動力。利用皮帶斷帶后產生的下滑力作為制動驅動力，使左右兩楔形閘塊自動自鎖將下滑的皮帶制動，無需外動力。
（2）    閘塊與皮帶面接觸，制動面大，不傷皮帶。斷帶倒帶自鎖裝置的上閘塊與楔形閘塊平時與皮帶不接觸，制動皮帶時，皮帶夾持在上閘塊和楔形閘塊之間，與皮帶面接觸，制動面大，不會對皮帶造成損傷。
（3）    整體式的安裝支架，強度大，安裝方便。采用了整體式的安裝支架，其強度比分體式支架大大增加，安裝時，采用螺栓固定在兩組輥輪之間的皮帶中間架上。

四、    主要技術參數

基本技術參數與尺寸
