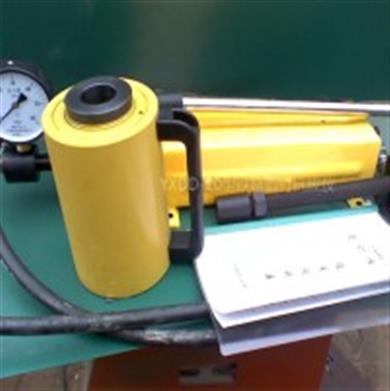

TLDD-10鐵路道釘拉拔儀

一、TLDD-10鐵路道釘拉拔儀概述

鐵路道釘拉拔儀是在鐵路建設中經常使用的一種檢測儀器，主要功能有標定、檢定、自動關機等。TLDD-10鐵路道釘拉拔儀為現場檢驗混凝土軌枕硫磺錨固質量，鐵路道釘、軌道板預埋套管抗拔力的檢測實驗設備，主要適用于鐵路新線工程、軌排基地、鐵路線路大修、維修中已錨好道釘?shù)膯握淼臋z測和施工質量驗收，管理單位及有關實驗室使用。

二、TLDD-10鐵路道釘拉拔儀主要參數

1、荷載范圍：100KN
2、顯示單位：直讀KN
3、精度等級：≤標準等級
4、顯示方示：液晶LCD顯示
5、供電方式：DC9V6F22
6、破壞狀態：自動計算并顯示平均值及最小值
7、檢測方式：在線或非在線均可檢測
8、存儲功能：存儲、查看、清除功能
9、檢測功能：標定、檢定、自動關機功能

三、TLDD-10鐵路道釘拉拔儀裝箱單

1、液壓缸：1 個
2、手動泵（帶包裝鐵箱）或木箱：1 臺
3、產品合格證：1 份
4、使用說明書：1份
5、連接電纜線： 1 根
6、保修卡：1 份
7、壓力表：1 只
產品在規定使用條件下，一年內保修。

四、TLDD-10鐵路道釘拉拔儀使用和維護

1、TLDD-10鐵路道釘拉拔儀使用的液壓運動粘度20-28厘池。如YB-N32液壓油或標46號液壓油，嚴禁用酒精、水、甘油、麻油、剎車液、普通發動油等為工作液。
2、使用前裝上壓桿，旋緊手輪，旋開排氣閥，然后撳動壓桿，使液壓油通過高壓膠管輪入空心油缸內。使油缸上升10MM左右，然后旋松手輪，使油缸復位，反復數次，使缸內空氣排完。
3、檢測：旋緊手輪撳動壓桿，使油缸活塞伸出約10MM，其目的是避免安裝錨具敲打夾片時損傷活塞桿，也給退錨帶來方便，安裝與鐵路道釘相配套的錨具或螺母并固定。撳動壓桿時，力要均勻，使壓力增加到所測錨桿的最大值，停止加壓，記錄數顯峰值表所顯示的數據，旋松手輪，使活塞桿復位及退錨，卸下錨具，檢測完畢（手動退錨用腳將活塞桿壓下，自動退錨可自動復位）。
在使油缸活塞復位前，必須先旋松手輪，然后用腳將活塞壓下，自動退錨旋松后即可自動復位。
4、如發現貯油管內液壓油不足時，可旋松后座腳，注入液壓油三分之二左右，讓貯油管有足夠的排氣空間。拆裝高壓膠管壓力表時，應特別注意清潔以免發生油路堵塞。因活動接口經常拆裝，難免引起密封圈磨損滲油現象，只需更換備用密封圈即可排除滲油現象，已確保正常使用。

五、TLDD-10鐵路道釘拉拔儀注意事項

1、TLDD-10鐵路道釘拉拔儀嚴禁超負荷使用，峰值表禁止超出最大量程。
2、應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。
3、油缸工作時底部應擺平放穩，與所測鐵路道釘成直線，不得超行程工作。
4、油壓膠管每年應作一次耐壓試驗，以防老化發生意外。
