靜態電子軌道衡

靜態電子軌道衡系統主要有現場秤體基礎、電子軌道衡秤體、現場計量管理系統、視頻監控系統、車號自動識別系統、網絡管理系統和數據庫服務器、自動化控制系統等部分組成。

1、秤體基礎

采用1.8米深度的深基坑結構，便于軌道衡及傳感器的日常維護。

2、數字電子軌道衡

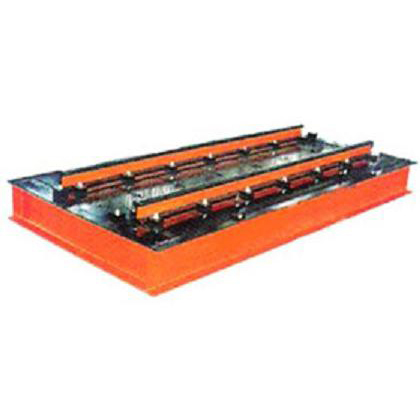

由14米軌道衡秤體、稱重軌、防爬軌（架）、縱橫向限位裝置、臺面板、數字稱重傳感器、數字稱重顯示控制器、數字接線盒及信號電纜等組成。
（1）整體設備技術參數
型號：GCS-150          最大稱量：150t
分度值：50kg          準確度等級：Ш
計量方式：整體稱重    稱重時間：大于3s
適應車速：             0—15KM/H
（2）數字傳感器技術參數：  橋式傳感器
型號：QS-D-40T         最大稱量：40t
準確度等級：C3        靈敏度：2.0mV/V
綜合精度：0.02%FS      輸入阻值：700+7Ω
輸出阻值：703+4Ω      零點輸出：1.5%FS
使用溫度：-35℃——+60℃
傳感器激勵電壓0.5-12V(DC)
極限過載：150%FS       防護等級：IP68
合金鋼材料：表面鍍鎳， 四芯屏蔽電纜Φ5.5mm
（3）稱重顯示控制器
型號:D20         準確度等級:3
A/D轉換原理:三積分式A/D轉換
顯示精度:1/30000         分辨率:1/100000
供橋電壓:5V(DC)， 8只750Ω
顯示：0.8寸,紅色六位LED
分度值： 1、2、5倍分?jǐn)?shù)可選
串行通信接口：RS232、RS422、20MA電流環
使用溫度：-20℃-+40℃
計量功能齊全。
（4）傳感器接線盒：不銹鋼外殼，五孔四線
采用優質不銹鋼外殼和原裝密封接頭制造的接線盒。外觀漂亮，經久耐用，密封良好。本系列產品通過專業機構的防爆檢驗。
