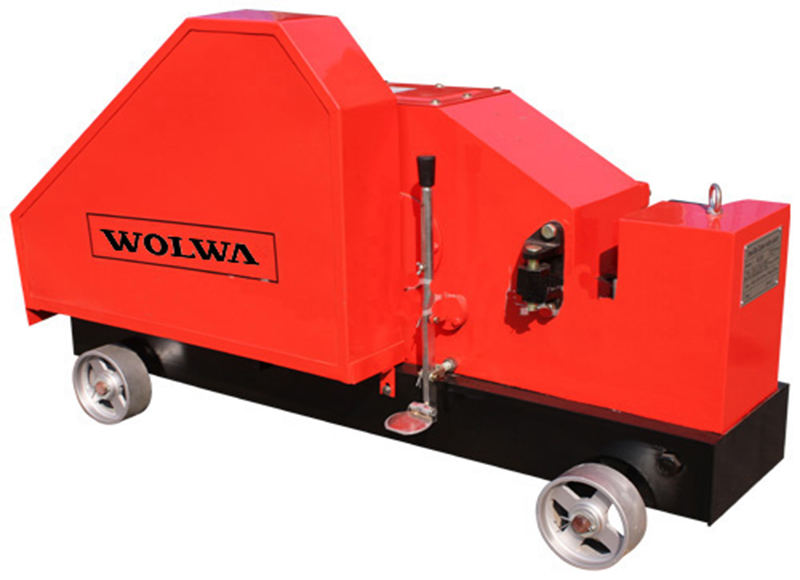

GQ50鋼筋切斷機

GQ50鋼筋切斷機簡介：

適用于機械加工及建筑工程的普通碳素鋼，及熱軋鋼和螺紋鋼，亦可切斷扁鋼、方鋼和角鋼，是理想的鋼材下料設備。并具有以下優點：

1、體積小、質量輕、結構緊湊、堅實可靠。

2、潤滑性能好：本機采用封閉式結構，利用齒輪飛濺潤滑，一次加足油(8-10kg)可連續作業三個月以上。

3、功能損耗少：因潤滑條件的改善，齒輪端采用滾動軸承，阻力小，與同類型切斷機相比同負載時功率可降低三分之一。

4、移動方便：機動靈活，維修方便。

GQ50鋼筋切斷機技術參數：

1、切斷鋼筋直徑：普通碳素鋼≤Φ50mm    II級螺紋鋼≤Φ40mm

2、切斷扁鋼最大規格：80mmx18mm

3、切斷方鋼最大規格(Q235A)：40mm

4、切斷角鋼最大規格：63x63mm

5、切刀公稱沖程：40mm

6、連續切斷次數：28次/分

7、電動機型號：Y112M-2    功率：4KW

     電壓：380V                  轉速：2890轉/分

8、外形尺寸（長×寬×高）：1280×480×720 (mm)

9、整機質量：580kg

鋼筋直徑在20mm上下同時切斷根數推薦表

注：切斷低合金螺紋鋼筋時最大直徑不大于Φ32mm。

GQ50鋼筋切斷機主要結構：

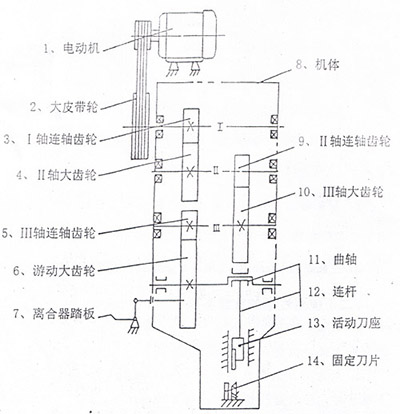

該機由行走輪組、傳動結構、機體、離合裝置、刀頭、刀座等組成。（見傳動系統圖）

GQ50鋼筋切斷機使用注意事項：

（一）使用前的準備工作

1、用手轉動，檢查齒輪的嚙合是否正常。

2、檢查刀片安裝是否牢固，兩刀片水平面之間間隙應在0.2-0.5mm。

3、檢查各部位螺栓緊固情況。

4、檢查電器設備是否完好，保證絕緣性良好，并加裝漏電保護裝置，檢查設備的接地線是否接地。

5、必須充分潤滑機器各轉動部分。

6、空載試驗，如發現異常現象應及時停機檢修。

（二）使用過程的注意事項

l、鋼筋必須放在刃具的下部進行切斷，非必要時不得用刃具的上部，以免機體尾部過度疲勞。

2、機器工作時，刀片必須完好，并注意刀片是否松動，刀片刃口應及時換刀或更換新刀。

3、當機器工作時發現問題應立即切斷電源進行檢查、修復。

4、當機器轉動時，禁止進行任何修理和校正工作。

5、護罩安裝好后，機器才能動轉，以免發生事故。

6、腳踏離合器時，應將離合踏到位，經常虛踏不到位會造成離合過早損壞。

7、在切斷過程中，應及時清理刀口下方的廢料頭，以免因擠壓使壓刀板固定螺栓損壞斷裂。

GQ50鋼筋切斷機保養：

1、用刷子清理刀具及刀具下邊的雜物。

2、在工作時，注意機器的運轉情況，軸瓦是否有過熱情況。

3、在新機使用前應加注齒輪油(機腔內應加N150-220#齒輪油8-10kg)，首次加油使用一個月后應更換新油。

GQ50鋼筋切斷機易損件表：

GQ50鋼筋切斷機故障與排除：

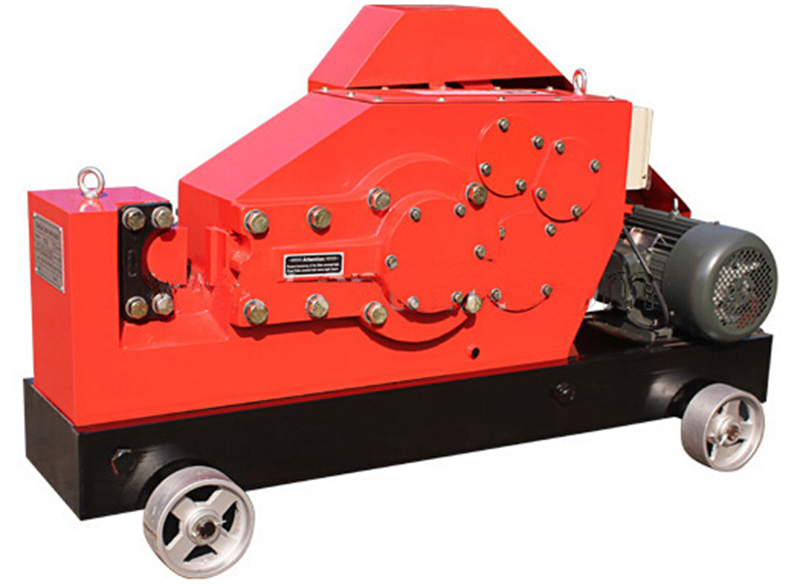

GQ50鋼筋切斷機產品實物圖：
