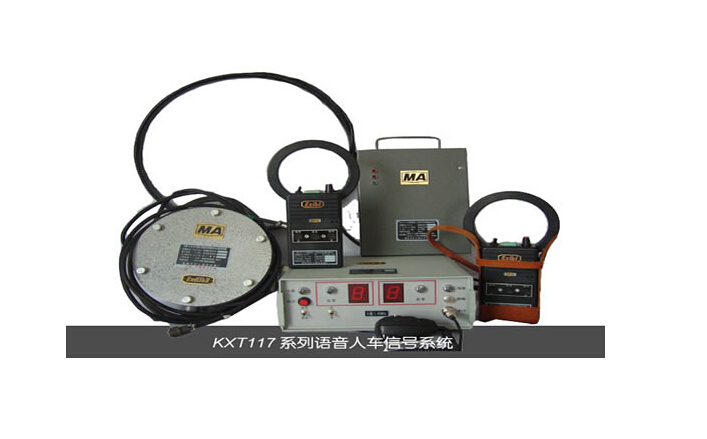

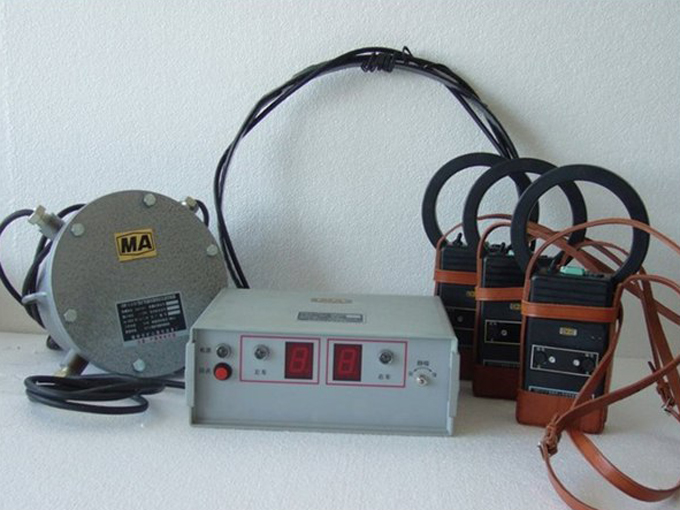

KXT117型斜井人車信號通訊裝置

KXT117斜井人車信號裝置功能

KXT117能實現絞車司機和信號工之間的信號聯絡，信號工手持發射機發出打點信號，絞車司機看到接收機顯示的聲光信號及數碼顯示，從而實現打點信號的通訊聯絡。

KXT117-S斜井人車信號裝置接收機（以下簡稱接收機）

接收機具有聲、光、數碼顯示功能，可對發射機發來的打點信號進行計數，更可靠地保證打點信號的準確性。
無需專設感應線借助井下的電鈴線、信號線，可傳輸2000米以上。如專設感應線效果更佳。

接收機收到信號后，經過選頻、放大再送入陶瓷濾波器做進一步的選頻，然后由單片集成電路進行放大、解調，還原成音頻調制信號，由音頻濾波器濾波，進行倍壓整流、放大推動控制器，帶動電燈和電鈴，絞車司機可根據聲光信號，判斷開與停，從而完成了傳遞信號的任務。
工作電壓：12V±0.5V；
工作電流：≤200mA；
接收頻率：455±1（kHz）；
接收靈敏度：≤-30dBm；
輸出高電平：≥10 V。
外形尺寸(單位：mm)：303×242×153
重 量： 7kg

KXT117—F斜井人車信號裝置發射機（以下簡稱發射機）

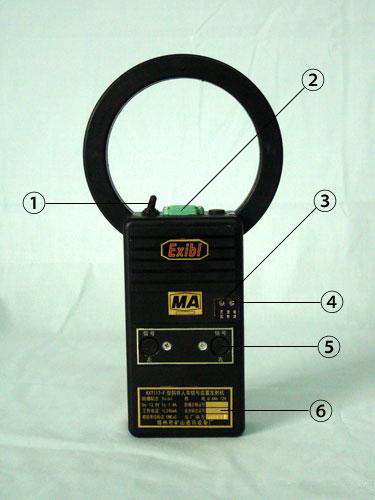

①:電源開關；②：充電插座；③：欠壓指示；④：信號發射、電源指示；⑤：發射按鈕；⑥：銘牌。

發射機的主要技術指標

發射機體積小、重量輕、電池放在機箱內，天線采用環形設在機殼上方，提高了發射效率。信號工握于手中，在車內發信號非常方便。
發射機面板上設有欠壓指示燈，出廠時已調好，當此燈亮時需充電。
發射機內設有充電裝置，不需專用充電設備，可直接用交流電壓220V充電即可。

額定工作電壓：12 V；
工作電流≤245mA；
發射信號頻率：455±1（kHz）；
發射功率：≥20dBm；
信號發射距離：(0～15)m無遮擋。

發射機的結構參數

外型尺寸（單位：㎜） 273× 85× 41 重 量 ： 0.8kg
發射機的使用、維護方法
發射機打點時不能太快，以免造成丟點和顯示不準現象，每點間隔應大于0.3秒小于1秒。 發射機有光信號顯示功能，右邊為雙色指示燈，綠色為電源指示，電源開關打開時，該燈發綠色光則正常，當信號發射時該燈發橘色光則正常，左邊為欠壓指示，當電源電壓低于11V時燈亮需及時充電。發射機和感應線之間不允許有金屬物相隔。

發射機使用注意事項

在使用過程中，嚴禁摔打和撞擊，以免損壞機內元件。 在使用時一定配帶牛皮外套及背帶以防靜電與跌落。
發射機只能用特制的本質安全型電池組，嚴禁使用本說明書規定外的電池，嚴禁在危險場所拆裝電池 檢修時不得隨意更改產品元器件的參數、規格和型號。
發射機充電時必須在地面上進行，充電電壓為交流220V，充電時間為8～10小時。 發射機在運輸過程中，應牢固可靠，防止跌落。

KDW 0.9/22型礦用通訊接收機電源控制器（以下簡稱電源）

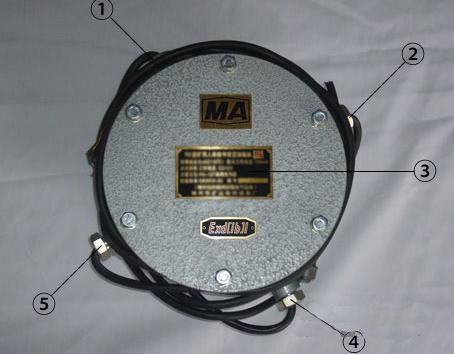

①:交流～127V輸入；②：接點輸出；③：銘牌；④：直流輸入；⑤：直流12V輸出

主要技術指標

交流輸入電壓：～127V

波動范圍:75%～110%；
額定輸出電壓： 12V±5%；
額定輸出電流： 500 mA；
最大短路電流：≤1.5A；
電源的結構參數
外形尺寸(單位：mm)： Φ226×128
重 量：9Kg

電源的安裝

將電源與主機一起安裝在絞車房或信號房，然后用1.5m×2.5mm2的電纜連接，此線隨機配好。

電源的使用注意事項

在搬動、使用過程中，嚴禁摔打、撞擊、以免損壞機內元件。 使用時按出線嘴下面的標記對應插好插頭。 維修時不得改變本安電路及本安電路有關的元器件的電氣參數、規格和型號。
電源只能與KXT117—S斜井人車信號裝置接收機配接使用.不得隨意與其它未經聯檢的設備連接 檢修時應注意防止失爆（注意不要碰壞隔爆面，接線端子的緊固、不得丟失引入裝置中的密封圈，注意適當擰緊壓緊螺母等）。
