編寫《感應加熱爐及電源設備工作原理》，是為從事相關工作的人員了解相關業務提供幫助。因此，以下條目涉及的內容偏重于原理而較少涉及具體的工程結構。然而了解相關業務的基本原理，無論對營銷、設計、調試，都可提高有效性，減少盲目性。

感應加熱爐及電源設備涉及的知識面較寬，很難逐項細述，有的內容可能一帶而過，這對閱讀增加了困難。再者，個人學識有限，會造成部分內容表達不清甚至錯誤，這又是一項缺憾。

為彌補上述不足，請在閱讀時記錄內容中的難點和矛盾，在此基礎上安排專題講解和糾錯，以求逐步完善。

1、感應加熱的基本原理

"感應加熱"即采用電磁感應方式在負載自身產生感應電流使負載加熱的方法。

1.1、電磁感應定律

電磁感應定律揭示了電磁感應現象的物理規律，即閉合導體內的感應電勢與其包圍磁通的變化率成正比，與閉合導體的匝數成正比。感應電勢所產生電流的方向總是趨向于低消原磁通的變化。電磁感應定律由下式描述，同時是相關領域計算的依據。

e=W*-dΦ/dt，

（1）式中：e ------感應電勢

W------鍵聯磁通的導體匝數

Φ-----穿過感應體的磁通量

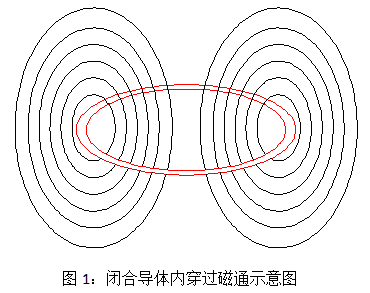

圖1是說明變化磁通與感應電勢關系的示意圖，圖示園環導體中穿過磁通時，不論磁通是如何產生的，或為另一個線圈電流產生，或為自身通電產生，或為一個固定磁體運動產生；當磁通不變時，閉合導體內不產生感應電勢；當原磁通增大時，感應電勢電流產生的磁通方向與原磁通方向相反；當原磁通減小時，感應電勢電流產生的磁通方向與原磁通方向相同。

磁通Φ的基本單位是韋伯（Wb），常用單位是麥克斯韋（簡寫為“麥”）；在勻強磁場條件下，是磁通密度B與面積的乘積。磁通密度B的基本單位是韋伯/米，常用單位是高斯。相同量的換算是1韋伯=10⁸麥，1韋伯/米=10⁴高斯。

按（1）式導出的常用變壓器計算基本公式為：

W=U/（4.44*f*B_m*S*10^-8）

（2）式中：W----變壓器繞組空載電壓（伏）

f----工作頻率（HZ）

B_m----磁通密度（高斯）

S---- 磁芯（鐵芯）面積（cm2）
